　　1、设备名称：数控绕线机

　　2、设备型号：非标

　　3、设计依据：襄阳南车数控绕线机技术要求

　　4、设备适用范围：

　　4、1、 适用定子梭型线圈梯形线圈绕制

　　4、2 、芯柱R、10、15、20、30、402

　　4、3、线圈长度范围400-2000

　　4、4、放线轴数4根

　　4、5、电磁线排列方式：

　　单根导线：单列

　　两根导线：单根叠线 两根排列

　　三根导线：三根导线 三根并列

　　四根导线：单根叠加或两根双排叠加

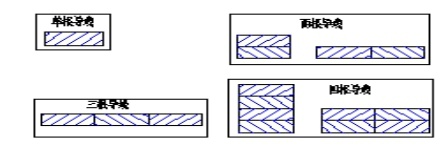

　　4、6、电磁线排列图：

　　5、设备技术参数

　　● 单根导线宽度：2.5~15mm

　　● 单根导线厚度：1~8mm

　　● 线圈总长度范围：400~2200 mm

　　● 线圈梭心距：300~2000mm

　　● 线圈截面宽度A：5~25mm

　　● 线圈截面宽度B：10~80mm

　　● 引线长度范围：40-500 mm

　　● 梭芯R：R15、R20、R30、R40mm(另附一套模具)

　　● 放线盘数量： 4

　　● 最大并绕根数： 4

　　● 并列根数： 2

　　● 距离地面中心高度： 1250 mm

　　● 绕线后尺寸精度：±0.1mm

　　● 主轴转速(无级变速)：0~25r/min

　　● 主轴最大载荷：1000kg

　　● 转数计数容量：0~9999

　　● 放线架(单线棍)阻尼力矩(双阻尼)：5~100N.m

　　● 装机容量15kw

　　● 主机电机：

　　♢ 型号： AEV-7.5KW-4P+制动

　　♢ 电压: 380V

　　♢ 电流: 15A

　　♢ 标定转速: 1500r/min

　　♢ 标定频率: 50ZH

　　♢ 调频范围: 5-200ZH

　　6、设备主要功能特性：

　　6、1、控制系统设置有自动、手动操作功能;

　　手动：调整、设置各项参数单项运行;

　　自动：控程序的自动控制进行与绕线生产。

　　6、2、控制系统具有线圈工艺参数设置，保存调用功能。

　　6、3、设备采用伺服系统引线送线，自动按工艺长度参数测量送线长度。

　　6、4、采用伺服系统自动定位送线到夹线口。

　　6、5、剪线采用冲剪式剪切

　　6、6、尾线处理装置随导线机械手移动尾线处理长度1.5 - 1.8mm

　　6、7、磁粉张力器、张力仪采用三菱产品

　　6、8、通过自动程序控制达到绕线全过程恒力绕制。

　　6、9、四线采用单根独立控制张力，进入程序自动控制

　　6、10、上料时采用线盘提升器举升线盘

　　6、11、主机采用变频调速，绕制速度5 - 25转r/min

　　采用伺服自动控制，鼻柱芯距离及下线松模涨模复位。

　　6、12、下线圈后模具自动回位

　　6、13、绕线机构自动对中定位

　　6、14、PlC自动控制系统采用西门子产品

　　6、15、设备设置有绕制线圈、计数功能。

　　6、16、系统设置有过层、过压、超速、超载、安全保护、故障报警、紧急停车功能。

　　7、设备结构说明

　　7、1、数控绕线机结构图

　　7、2、组成部份

　　♢ 数控绕线机由以下部份组成：

　　♢ 主机

　　♢ 主机变频器

　　♢ 绕线机构

　　♢ 旋转导电机构

　　♢ 旋转油气接头

　　♢ 长度调整机构

　　♢ 长度调整伺服系统

　　♢ 自动送线机构

　　♢ 送线伺服系统

　　♢ 排列机构

　　♢ 导线机构

　　♢ 剪切机构

　　♢ 模具自动定位装置

　　♢ 放线架

　　♢ 线盘提升器

　　♢ 磁粉张力器及张力控制仪

　　♢ PlC控制系统

　　7、3、主要结构说明

　　主机由：

　　主机座

　　电机及绕线系统

　　主轴

　　油电气旋转接头所组成

　　电机及减速箱安装在主机座下方，主轴安装在主机座上方，经齿型链机构传动功率，主电机带制动机构。

　　绕线机构安装在主轴前端

　　旋转油气接头安装在主轴尾部提供绕线机构的压力油源和气源

　　导电滑环安装在主轴中部，为绕线机构提供32道信号通道线和2道220V电源线。

　　长度调整机构安装在绕线机构上，通过伺服控制系统按参数调整线圈，芯柱长度和松模、涨模工序进线模安装在长度调整机构的右端，下线圈后自动按程序旋转复位。

　　冲剪式剪线机安装在送剪线机座上按自动程序剪切

　　送线机构与剪线机构安装在同一机座上，剪线后经推进伺服系统将剪线机送线机构推到模具进线夹口，剪线机松线送线机即按工艺参数送线，达工艺长度即夹线器夹线，剪切机、送线机退回原位。

　　主机开始自动绕线

　　导线机械安装在送剪线机座上，随绕线上下导线

　　尾线处理装置安装在导线机械主后部 盘线绕线后自动压线。

　　恒张机构随安装在排线机座上，随绕线变化按设定张力控制导线恒力。

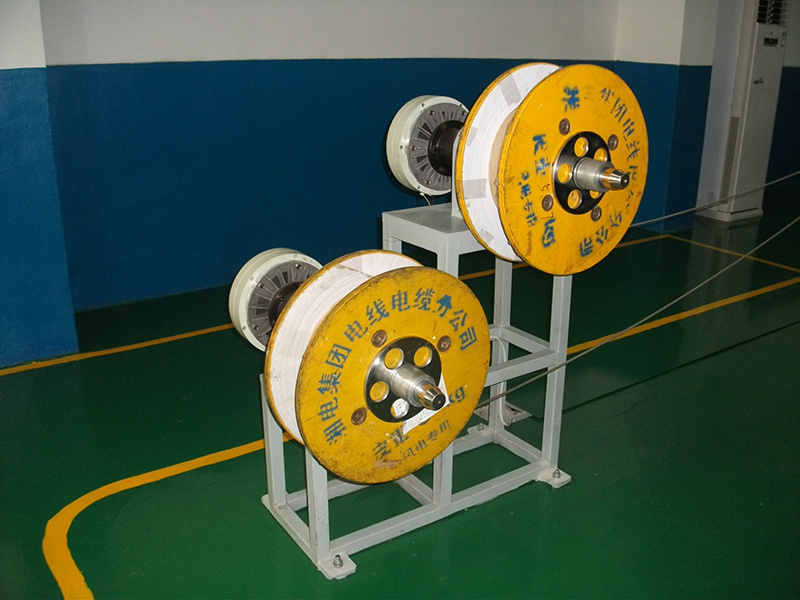

　　6.4轴放线架安装在排线机座后部，电磁线放线盘装在放线轴，由自动卡盘紧，由磁粉张力仪提供绕线张力。

　　7、设备使用环境条件

　　海拔高度：≤2000

　　环境温度：-20-40ºC，工作时;

　　相对湿度：95%≤;

　　工作电压：三相交流380V，50Hz

　　耐压：AC1000V，1分钟;(控制部分)

　　压缩空气0.6Mpa，

　　绝缘电阻：DC500V，5MΩ以上;

　　接地：第3种接地

　　8、交货接口

　　♢ 乙方提供设备安装基础图由甲方施工制造;

　　♢ 乙方负责设备运输;

　　♢ 甲方负责基础施工、吊装、拆卸、落位;

　　♢ 乙方负责设备安装调试;

　　♢ 甲方负责设备安装的水、电、气。

　　9、售后服务承诺

　　♢ 高强度优质钢材制造。

　　♢ 我单位制造的设备为交钥匙工程，负责安装调试使用，达到相关技术要求。

　　♢ 我单位所制造的设备质保期壹年，如有制造质量问题接使用方通知24小时内派员到现场，48小时之内解决。

　　♢ 凡因设备制造质量问题造成损失由我公司负全部法律经济责任。

　　♢ 质保期满后，我单位提供长期无偿技术服务。

　　♢ 交货期为合同生效后4个月。

　　♢ 负责现场二次培训2~4名操作人员和维修人员。

　　10、设备配置

序号

名称

型号

数量

单位

备注

1

机座

非标

1

台

科达电工

2

变频电机

7.5KW

1

台

西安西玛

3

减速机

TECO

1

台



4

主轴

非标

1

根

科达电工

5

变频器

7.5KW

1

台

ABB

6

旋转油气接头



1

只



7

旋转导电滑环



1

只

深圳

8

绕线机构

非标

1

套

科达电工

9

线圈长度调整机构

非标

1

套

科达电工

10

长度调整伺服系统

台湾台达

1

套

ADS-B2-0421-B
ECMA-C20604FS

11

模具

非标

1

套

科达电工

12

剪、送线机构

非标

1

套

科达电工

13

自动引线、送线机构

非标

1

套

科达电工

14

引线伺服系统

台湾台达

1

套

ADS-B-0421-B
ECMA-C20604FS

15

剪切机

非标

1

台

科达电工

16

推进伺服系统

台湾台达

1

套

ADS-B-0421-B
ECMA-C20604FS

17

导线机械手

非标

1

台

科达电工

18

尾线处理装置

非标

1

只

科达电工

19

排线机座

非标

1

台

科达电工

20

排线机构

非标

1

套

科达电工

21

放线机构

非标

1

台

科达电工

22

线盘提升机



2

台



23

磁粉张力器

ZA-10Y1

2

台



24

磁粉张力仪

LD-30FTA

2

台



25

PLC自动数字控制系统

西门子

1

套



26

配电柜



1

台



上一页

无

下一页

上一页

无

下一页
